В моей комплектации Premium не оказалось камеры заднего вида, но были задние и передние(!) парктроники. Было решено установить камеру заднего вида. С самостоятельной установкой я не стал заморачиваться и нашел исполнителя.
По установке самое сложное — это разобрать половину салона и провести проводку.

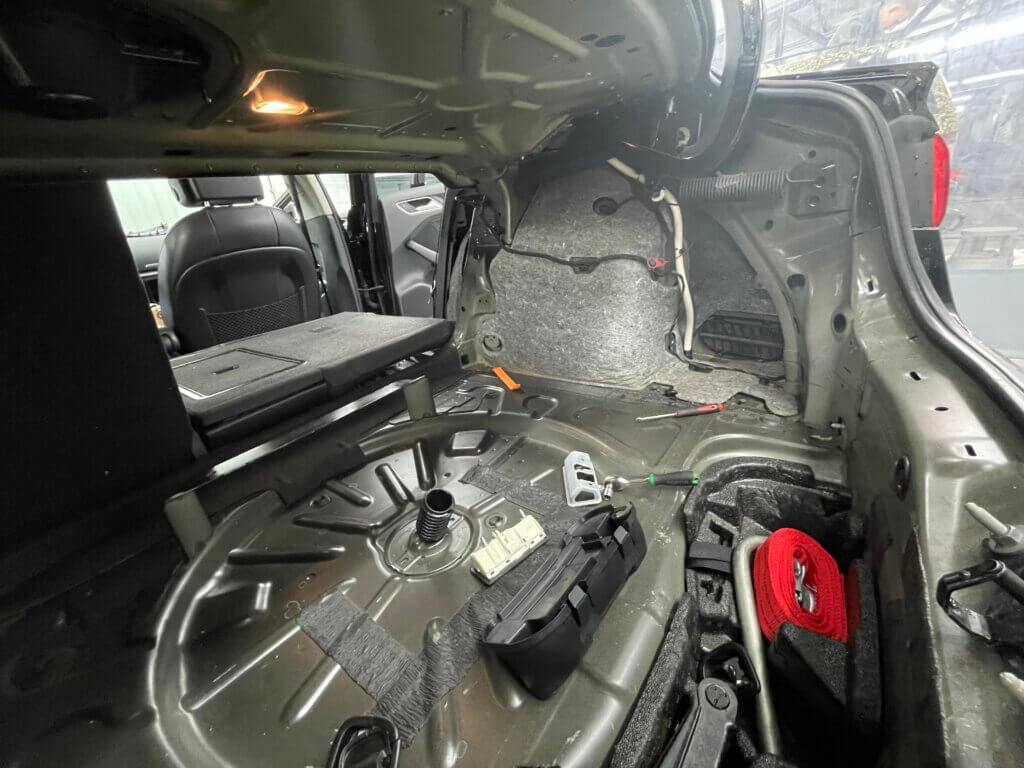

В процессе разборки

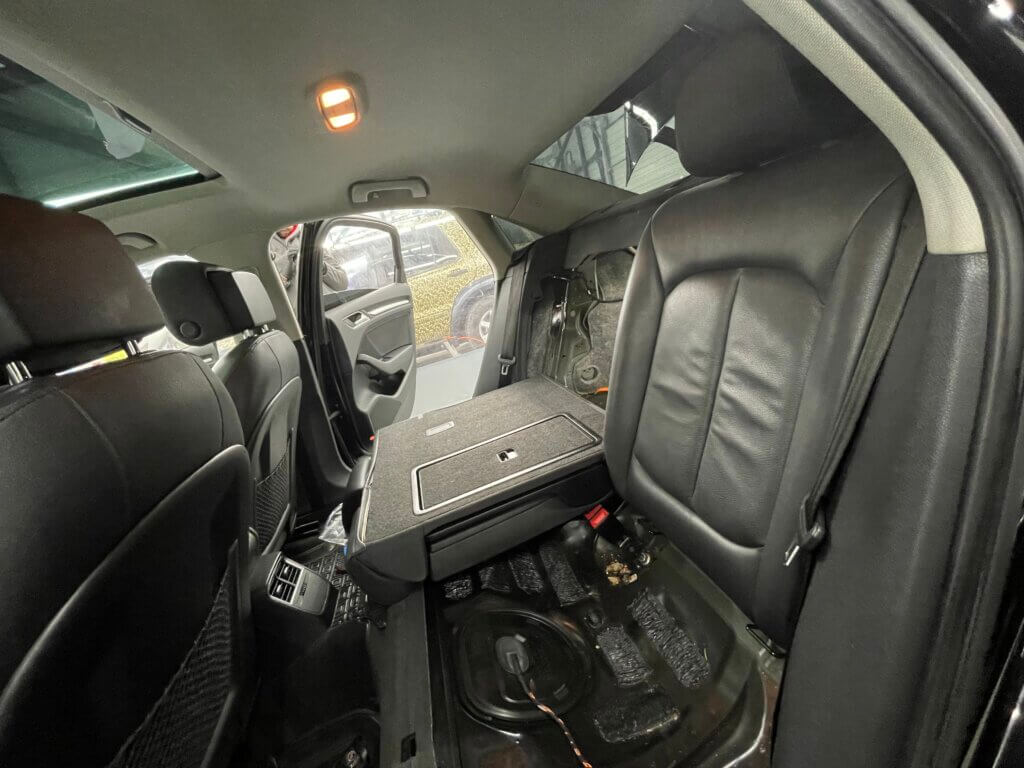

В процессе разборки

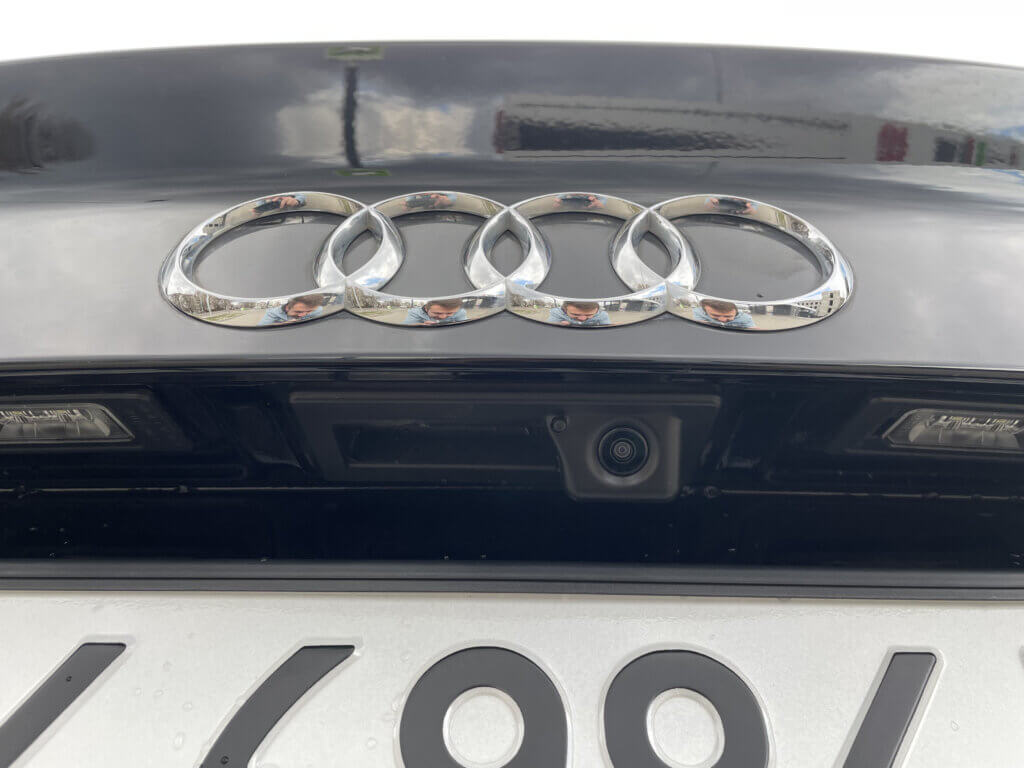

Установленная камера
Так как камера взята с машины классом выше — 4M0980556A, то для её правильной работы необходимо прошивку сменить на 5Q0980556B и залить параметрию с Skoda Octavia 7.
По окончанию камера работает с траекториями движения и наложением парктроников на картинку камеры.

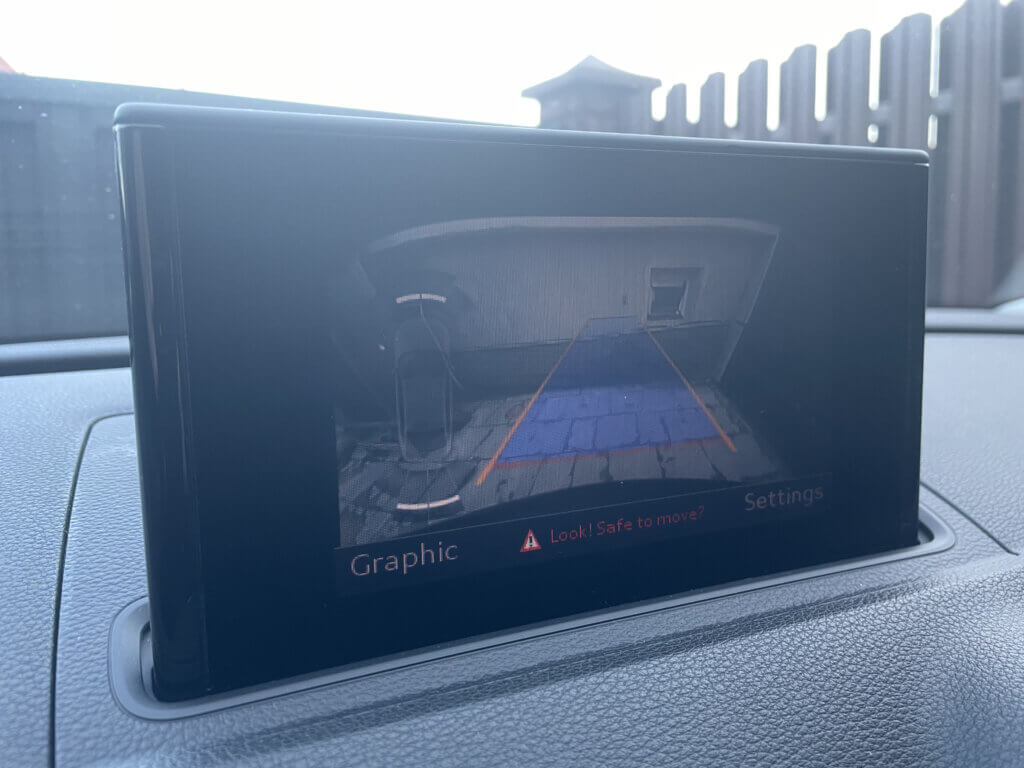

Картинка камеры в MIB
Но тот человек который устанавливал, не имел специального стенда для калибровки камеры и по этому у меня висело две ошибки — одна по калибровке камеры, а вторая по CAN шине. Первая ошибка решается специальным стендом и программой ODIS, а вторая прошивкой гейта с новой параметрией.
Для калибровки я нашел полотно. При калибровке в ODIS появляется инструкция по использованию полотна. Перед калибровкой надо сделать пару замеров — это расстояние от начала изображения на полотне до центра заднего колеса (мм) и расстояние от объектива камеры до земли, значения высоты полотна выставляем в ноль, а размер колесной базы должно подтянуться автоматически.

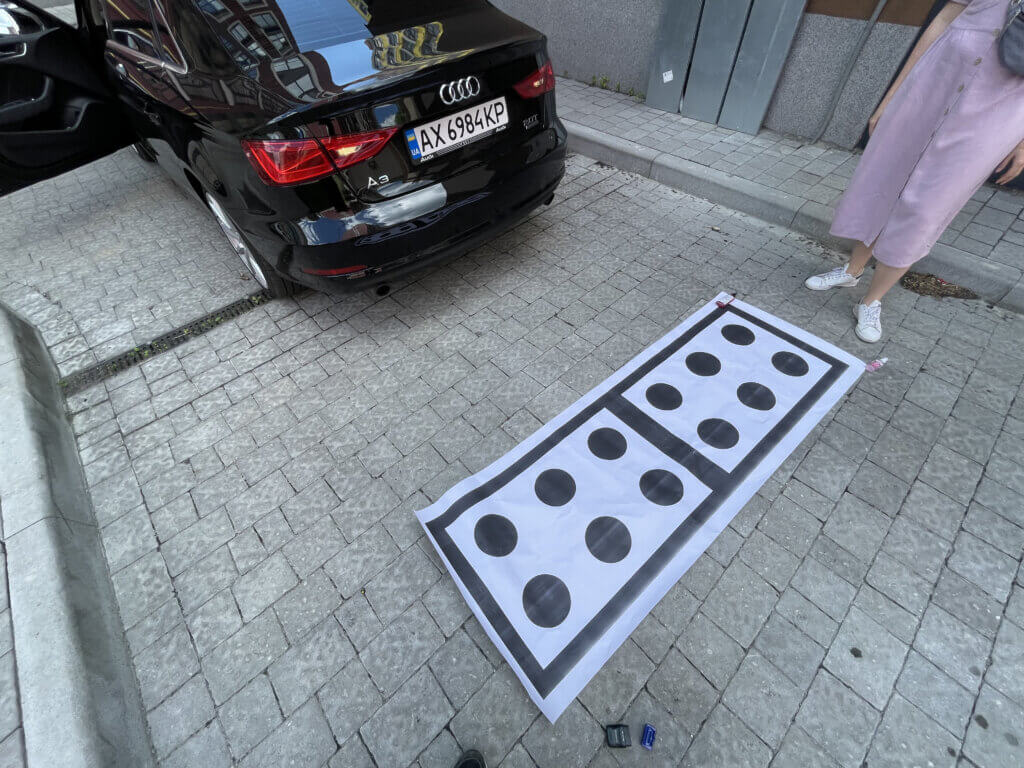

Примерно так будет все выглядеть

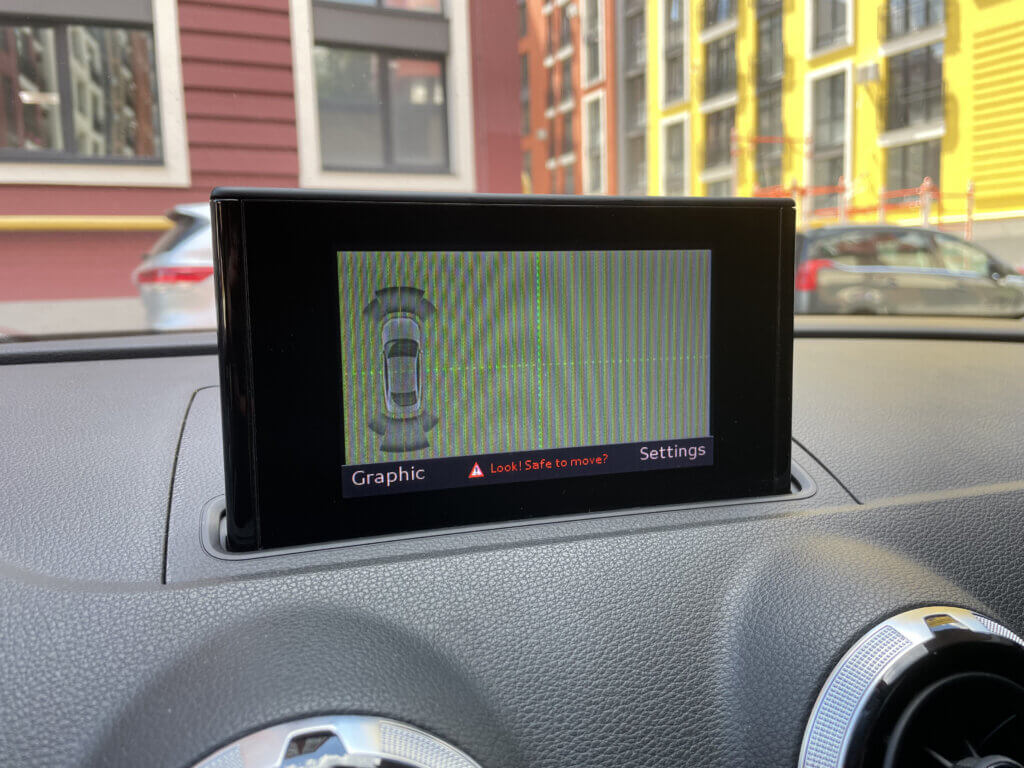

Затем машина должна быть на ручнике, включена задняя передача и включено только зажигание. По кнопке в программе запускается процесс калибровки и на экране миба появляется отладка и оно само всё настраивает.
На этом всё, ошибка по калибровке исчезает. В моём случае для устранении ошибки по CAN-шине необходимо сменить прошивку блока c 5Q0907530AC / Ver: 2203 на 5Q0907530AM / Ver: 2265, при обновлении слетает также параметрия, необходимо заливать новую под прошивку. Также возможно будет такая ситуация, что после обновления гейта будет работать только парктроники или только камера, решением этой проблемы будет обновление прошивки парктроника с 5Q0919294K на 5Q0919294L, параметрия слететь не должна.
