С началом зимы в один из дней у меня перестала работать камера заднего вида. До того как она перестала работать у меня изредка появлялась ошибка:
U007200: Vehicle Communication Bus E (-) shorted to Bus E ()
Eindrahtfehler CAN-Infotainment

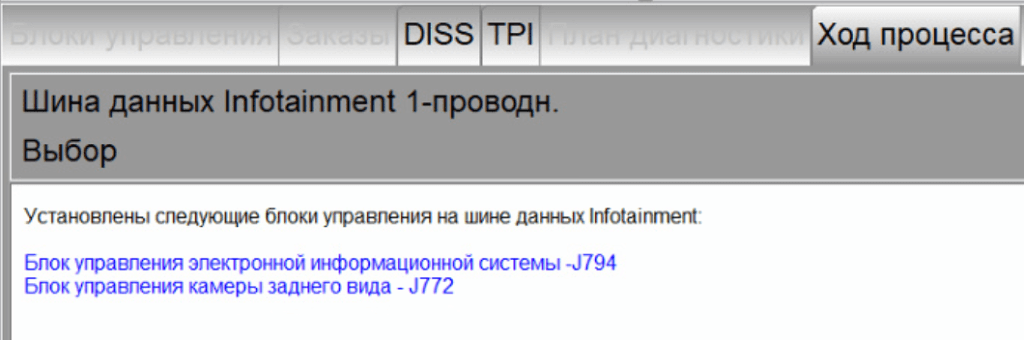

В интернете ничего по этой ошибке я не нашел. Решил запустить ведомую диагностику в ODIS Service и посмотреть что мне там скажет. Запустил ODIS и он сказал, что надо проверять проводку между двумя блоками:

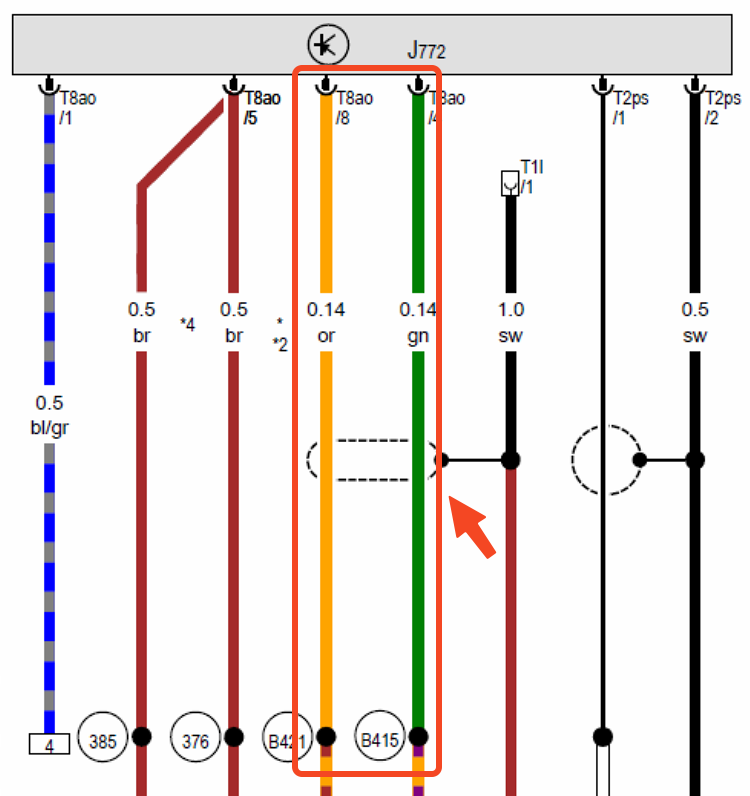

То есть между камерой заднего вида и блоком мультимедиа. И вроде бы казалось ничего сложного, но открыв схему подключения я понял что не всё так просто. CAN Infotainment экранированы и находятся внутри изоляции и искать поврежденный участок очень затруднительно.

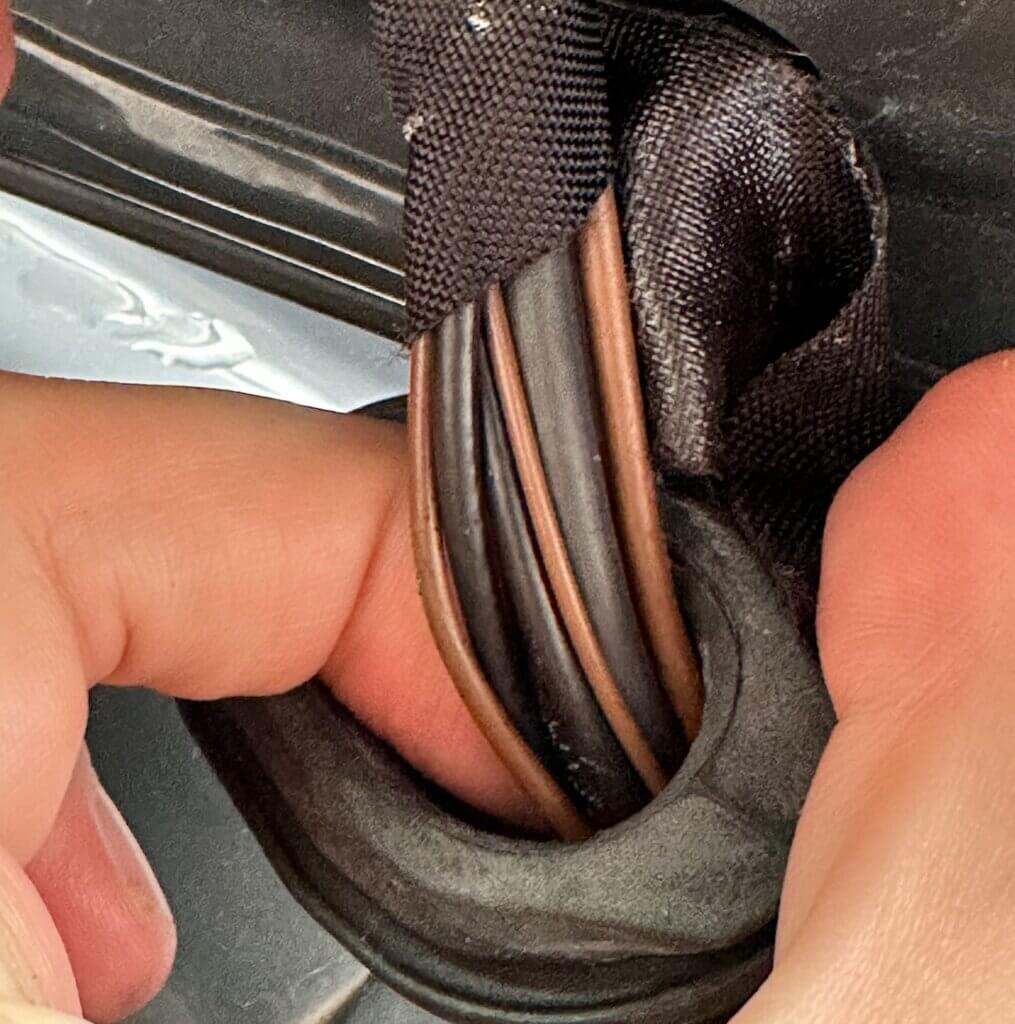

Также знаю что у Audi A3 есть «болячка» и часто повреждаются кабеля в районе перехода от ляды к машине. Я оттянул гофру с правой стороны (где идет проводка на камеру) и визуально каких либо проблем я не увидел.
И из-за дальнейшей сложности проверки я отложил это дело, так как ошибка хоть и была, но камера работала. Но в конце ноября всё же камера перестала работать и к предыдущей ошибке добавилось ещё две и итоговый список ошибок вышел таким:
19 CAN Gateway
U007200: Vehicle Communication Bus E (-) shorted to Bus E ()
Eindrahtfehler CAN-Infotainment
U006400: Vehicle Communication Bus E
Bus defekt CAN-Infotainment
5F Electronic Information System
U111100: Function limitation due to missing message
Rear-view camera (0x0B) - function restriction due to communication error - BapErr_retry not successful
И тут понял, что всё таки придется разобраться с данной ошибкой.
Случайно завел разговор об этих ошибках с одним итальянцем из чата про мультимедиа. И он мне сказал, что уже стыкался с такой проблемой и проблема скорей всего в коннекторе между камерой и жгутом кабеля. По какой-то причине в ляде часто собирается влага и данный коннектор подвергается коррозии и происходит короткое замыкание. А если проблема в коннекторе, то это сильно упрощает решение данной проблемы.

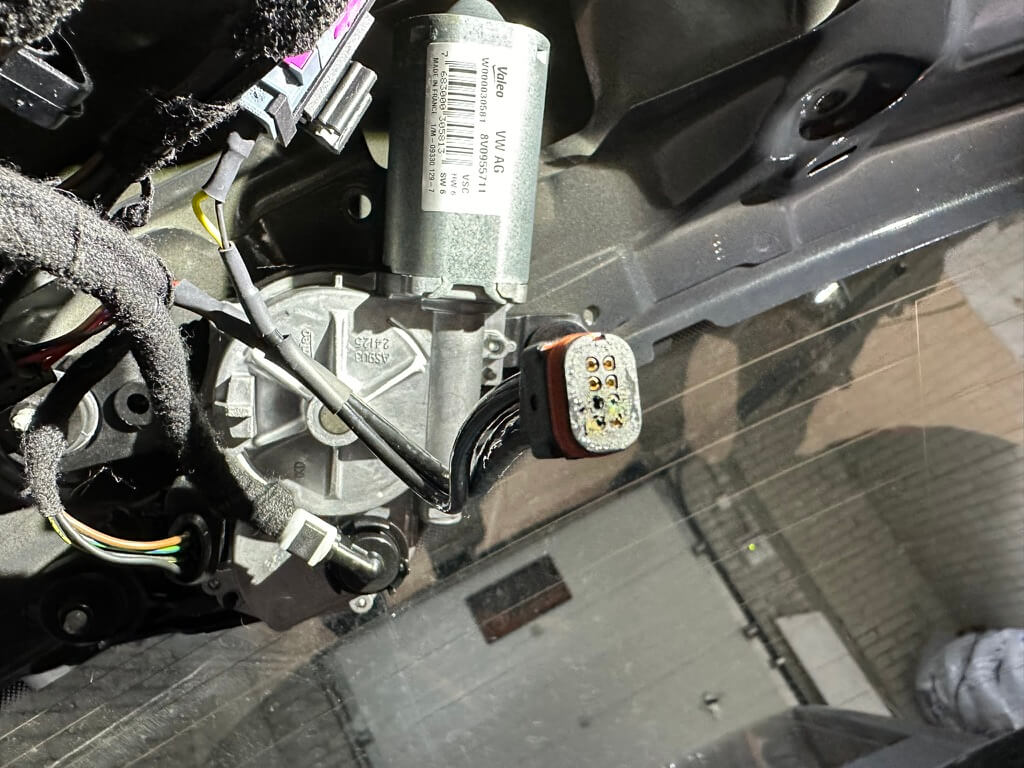

Напросился к знакомому в гаражный бокс и там вместе разобрали обшивку крышки багажника. Глянули на данный коннектор и убедились, что итальянец был прав:
Так как нового коннектора у меня не было, то я решил промыть с помощью спрея для чистки контактов. Пару раз пшикнул, подождал пару минут и вытер сухой салфеткой. Собрали коннектор обратно, всё подключили и я пошел проверять работу камеры. И камера заработала!
Почистив ошибки после отключения-подключения аккумулятора, по камере осталась все же одна ошибка, которая и была изначально:
U007200: Vehicle Communication Bus E (-) shorted to Bus E ()
Eindrahtfehler CAN-Infotainment

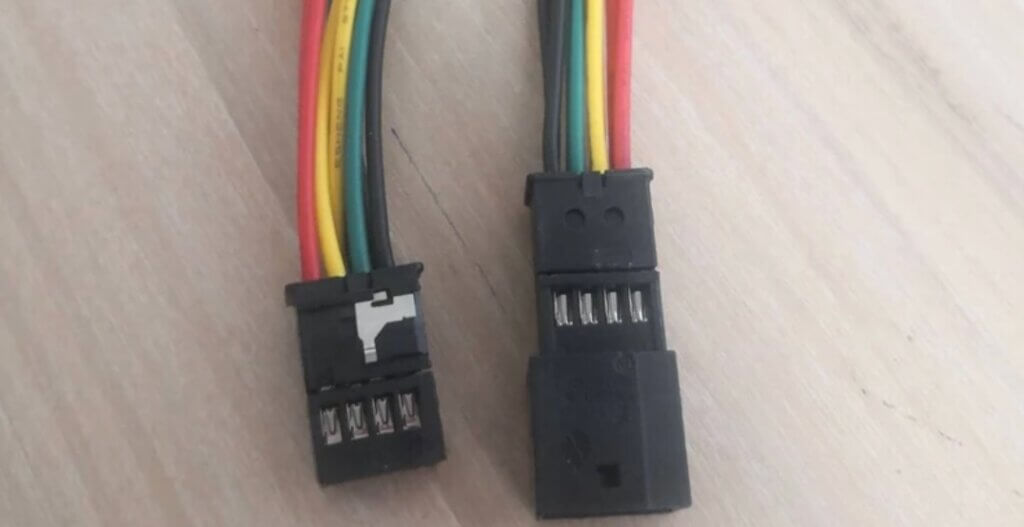

Но теперь она постоянная и не стираемая. Для её исправления надо заменить коннектор и обрезать провода и заново их запиновать/скрутить. У нас я не нашел нигде данный коннектор и я заказал с AliExpress. На AliExpress данный коннектор продается уже с кусочками проводов.

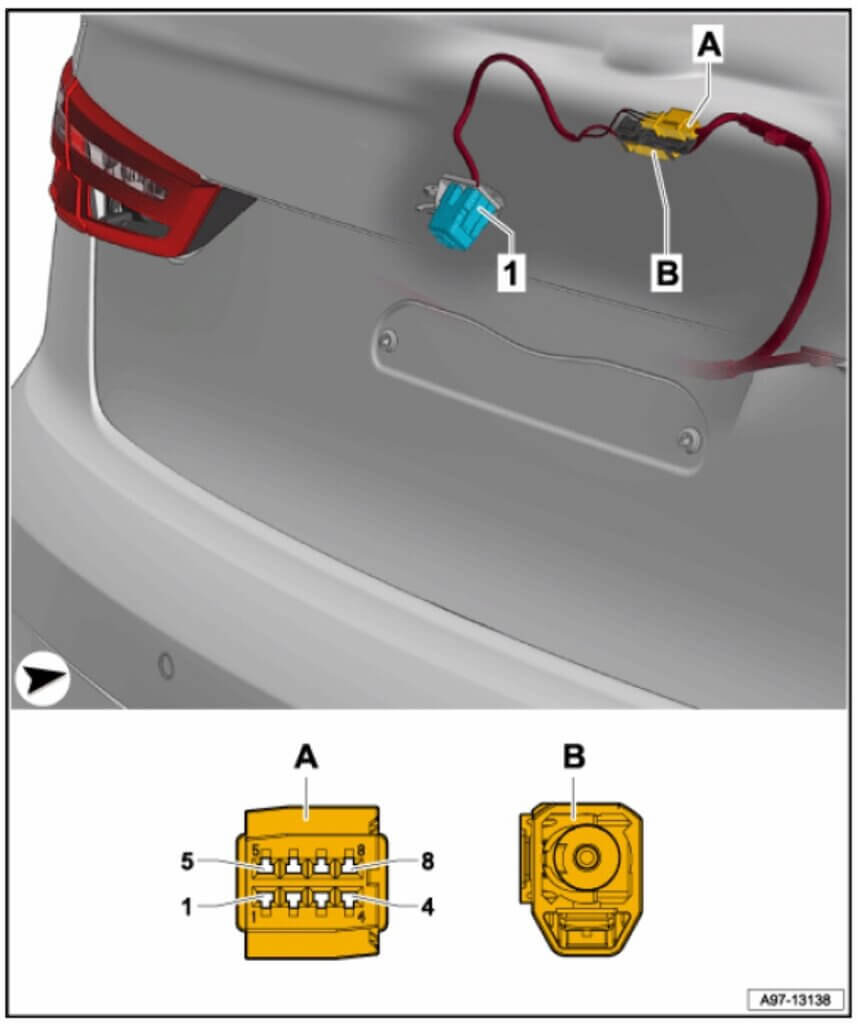

Номера данного коннектора следующие:
Пока на данный момент только заказал данные коннекторы и еще не пришли они ко мне. После замены коннектора дополню данный пост.
UPD 29.12.2023
Коннектор пришел и произвел замену, не помогло. Начал дальше смотреть по проводке и понял что также сгнил коннектор к камере и на самой камере.
Данный коннектор нет смысла искать, надо заказывать новую камеру. Камеру заказал.
UPD 01.02.2024

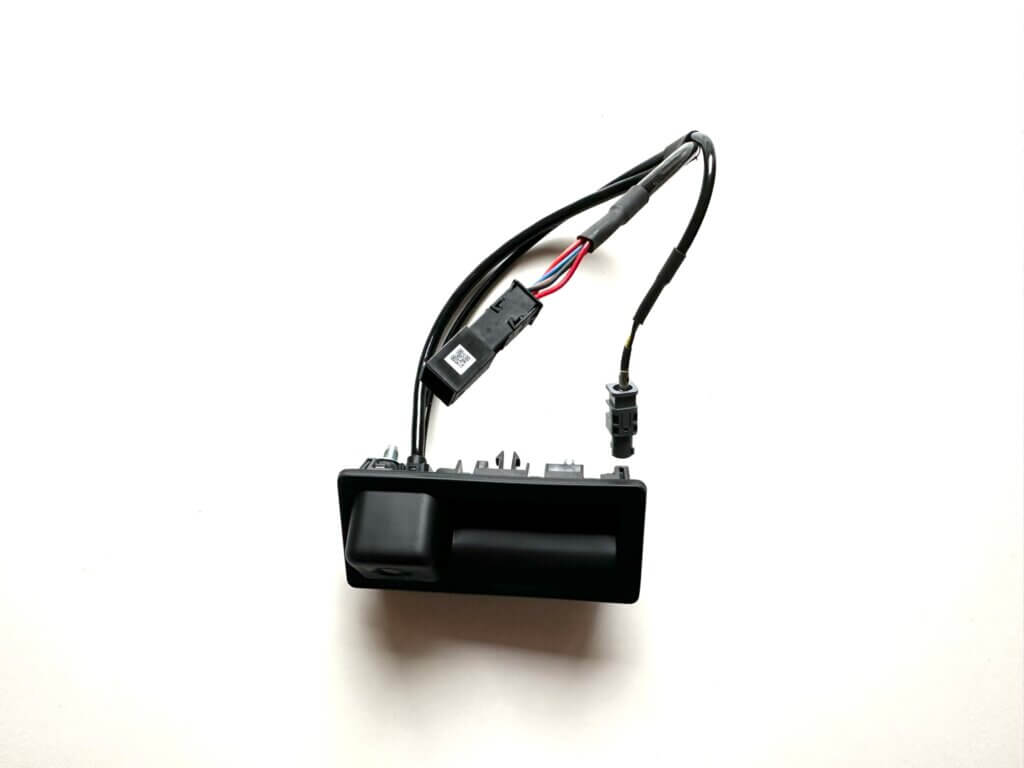

Пришла камера с ручкой и проводкой, по сути мне нужна только камера с ручкой и хвостиком.
Заменил камеру, залил параметрию, закодировал и откалибровал. Всё заработало, ошибок больше нет.
Итог: проблема была в разъемах которые окислились, по какой-то причине в ляде багажника собирается много влаги, что приводит к таким дефектам.
